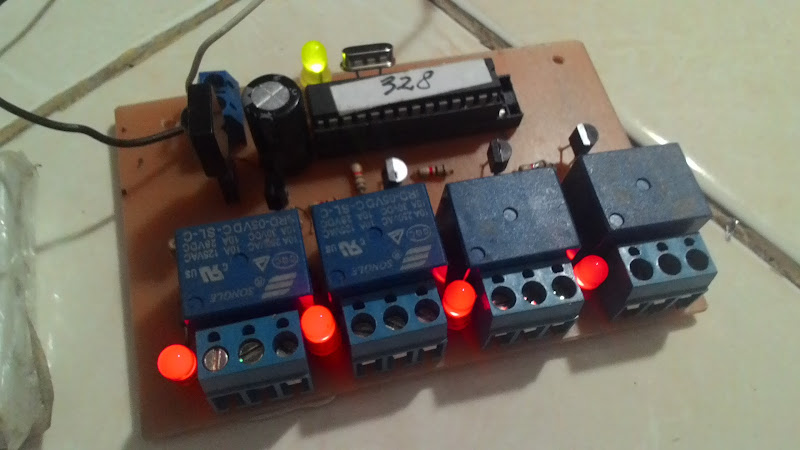

  • DIY PCB Remote Control 4 Channel

    Gambar PCB Remote control 4 channel dengan relay 5 v/5pin,Kontrol peralatan elektronik dengan remote control sangat membantu kita dalam melakukan aktifitas, kita tinggal menekan remote untuk menyalakan dan mematikan alat listrik. Disini saya menggunakan software Arduino IDE, dimana Board Arduino saya adalah Board Arduino UNO R3

Thursday, January 15, 2015

Membuat runing text sendiri, dilengkapi source code dengan Code Vision AVR ( CAVR), design PCB, skematik lengkap tinggal praktek

Video Hasil Runing Text
Runing teks merupakan tampilan huruf yang dihasilkan oleh kumpulan led yang menyala secara bergantian sehingga menghasilkan efek huruf yang dapat bergerak/berjalan.
Dalam posting kali ini saya akan membagikan skema, PCB dan source code untuk membuat runing teks dengan mudah dan murah. meskipun sekarang sudah ada modul P10 dan kontrollernya, tidak ada salahnya bagi yang masih penasaran membuat runing teks dapat mencoba rangkaian dibawah ini.


Foto Hasil Runing Teks


Runing teks ini tidak membutuhkan Power Supply yang mahal harga ratusan ribu, cukup pakai charger HP seharga 10.000-15.000 sudah bisa digunakan dengan maksimal, dan sudah saya coba nyala 24 sehari, 7 hari seminggu dan 365 hari setahun, tetep fine-fine saja  :)

Charger HP N**kia, versi bajakan sudah bisa dipakai sebagai power supply.

Skema dan PCB link untuk unduh komplitannya ada di bawah silahkan di lihat dan di klik

Tata letak LED

skematik display matrik yang dibuat dari LED

Layout Kontroller dengan ATmega 16 / 8535

Skematik Kontroller dengan ATmega 16 / 8535

Layout PCB driver ULN 2803

skematik PCB driver ULN 2803

PCB yang selesai di BOR

PCB siap di bersihkan tonernya dengan Bensin

PCB yang telah dibersihkan dengan Bensin siap di solder

Pemsangan Jumper (cukup membosankan :) )

Pemsangan jumper selesai

Pengecatan PCB

PCB di Cat dengan Pylox

Dikeringkan

Pemasangan LED

setelah di Cat


Pemasangan LED

Pemasangan LED

Pemasangan LED

Pemasangan LED

Pemasangan LED

Pemasangan LED

Pemasangan LED

Pemasangan LED

sudah selesai 1 modul dot matrix

Pemasangan LED


Penyambungan PCB




Siap digunakan













Video uji coba



Controller, Driver ULN, dan matrix led di hubungkan dengan kabel pita.
(Unduh Project untuk lihat skema detailnya)



Project ini dapat diunduh lengkap dengan KLIK DISINI

bagi yang pengen tahu, bagaimana sich cara kerja runing teks dengan shift register itu, kunjungi posting saya tentang dasar runing teks dan shift register disini

untuk memudahkan memasukkan programnya, anda bisa membuat sysminnya yang dapat di unduh disini


jika ada kesulitan bisa kosnultasi gratis via
email : rokhmad1980@gmail.com  atau WA : 0815 77 12 604





Share:

Monday, January 12, 2015

Membuat sysmin atmega-8 untuk memasukan file hex jam digital dan bisa untuk trainer

Untuk memasukan file hex jam digital di posting saya sebelumnya dibutuhkan sysmin khusus atmega 8.
berikut ini penampakan dari sysmin atmega 8

Design PCB sebagai berikut :







Share:

Membuat Sysmin dan Modul Trainer AT-Mega 16 cocok dengan usbasp dilengkapi dengan modul untuk praktek

Untuk memasukan program hex kedalam mikrokontroller dibutuhkan sysmin sehingga dapat dimasukan program hex tersebut kedalam mikrokontroller. Sysmin ini dilengkapi dengan tombol, seven segmen dan led untuk latihan belajar mikrokontroller.

hasil jadi sysmin dan modul trainer







unduh PCB dan Modul tutorialnya DISINI
