Rangkaian Counter Dengan Seven Segmen / biner to desimal converter

Rangkaian Biner To Desimal



Rangkaian Clock dengan IC 555
Berfungsi untuk menghasilkan sinyal berupa gelombang kotak, yang berfungsi sebagi input dari IC1 7490
Setiap ada satu pulsa clock, dari level 1 (high)  ke level 0  (low) atau (5volt ke 0 volt, maka IC1 7490 akan mulai menghitung & menghasilkan bilangan biner dari 0000 sampai 1001




Contoh penyambungan IC2 555 dengan IC 1 7490

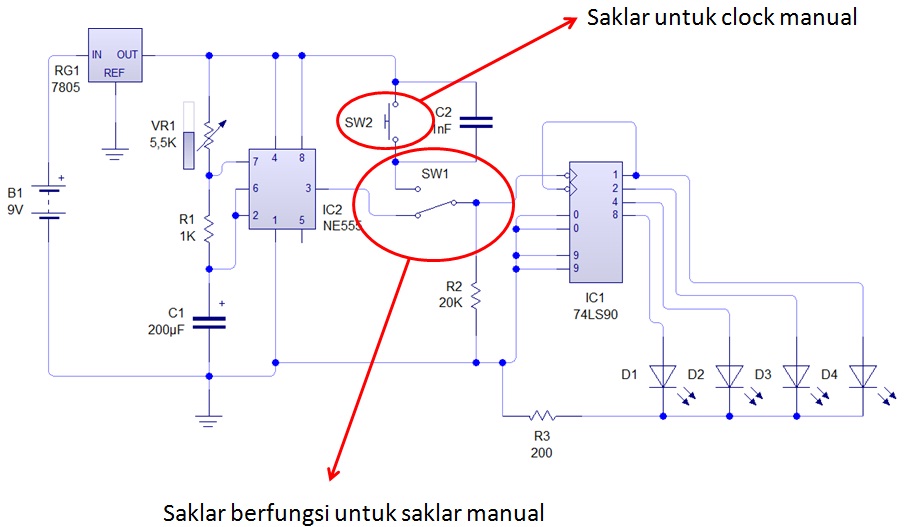

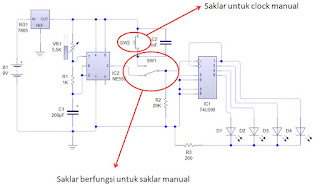

Saklar berfungsi untuk saklar manual sebagai input atau otomatis menggunakan ic 555

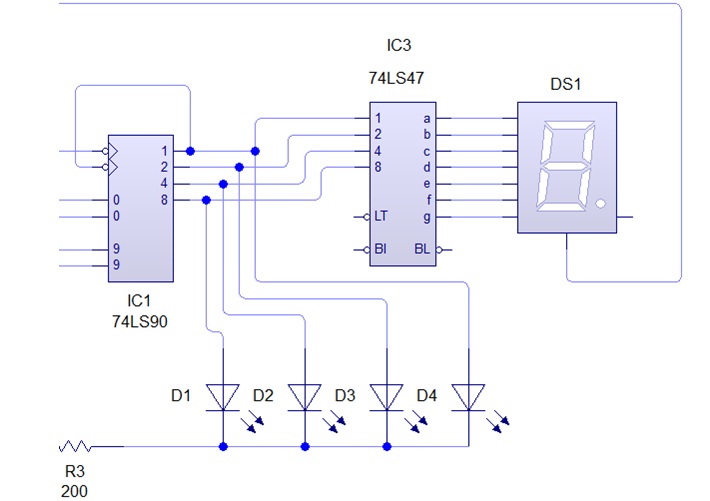

IC 7447 berfungsi sebagi converter bilangan biner dari 7490 menjadi bilangan desimal yang ditunjukkan oleh seven segmen

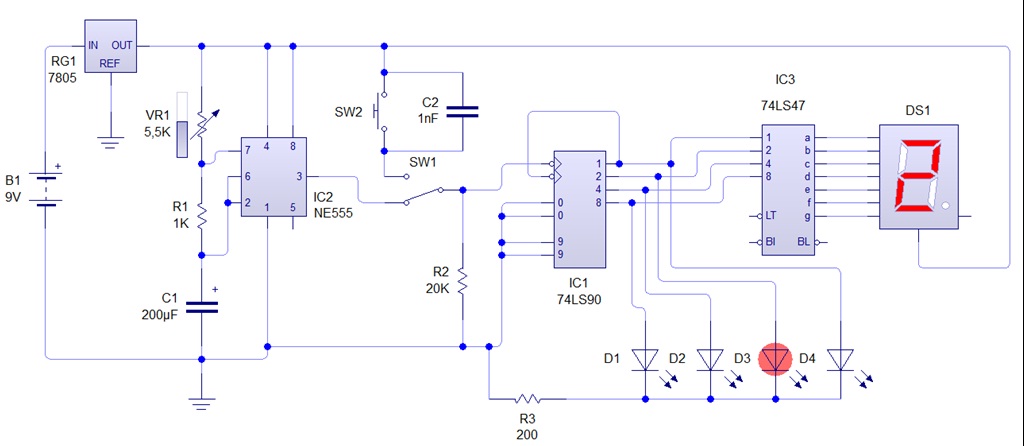

 Hasil Akhir Rangkaian BCD to desimal

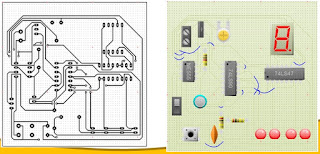

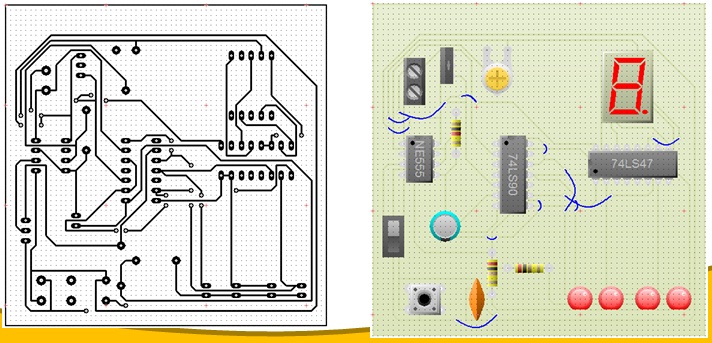

 Design PCB



Video Simulasinya :


Video Input Yang Manual :


Video Input Yang Otomatis :
